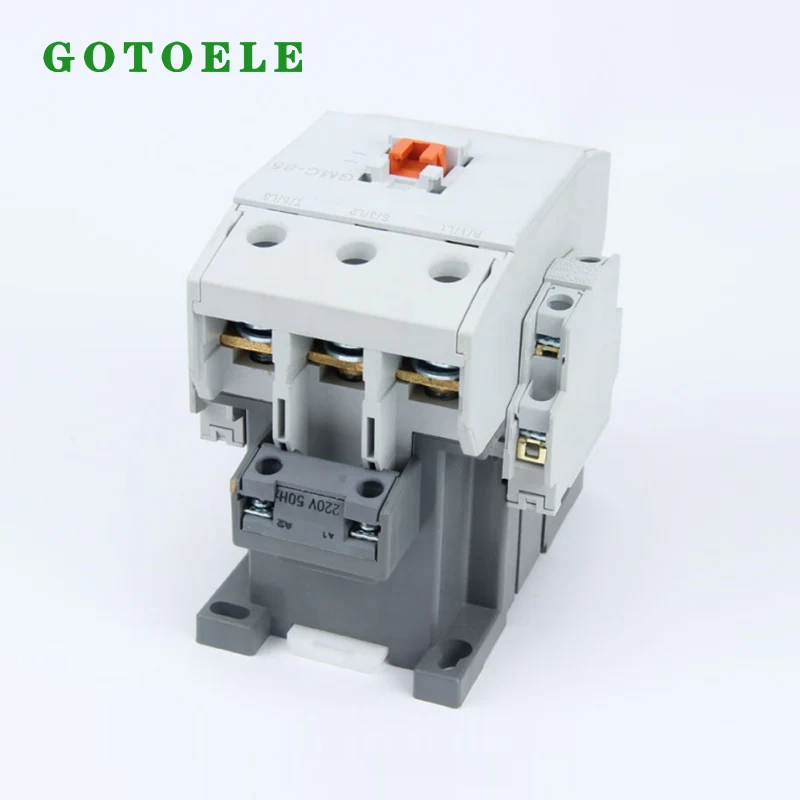

Contator magnético CA GMC-85 3P 135A 45KW 2NO+2NC para controle de motor industrial

Contator magnético CA GMC-85deGOTOELEé um componente de comutação trifásico de baixa tensão projetado para controle de motores, máquinas industriais, bombas, compressores, equipamentos HVAC e outras aplicações que exigem comutação confiável de cargas CA. Com uma estrutura de contato principal de 3 pólos, corrente térmica nominal de 135A AC1, capacidade de controle de motor de 45kW em 380–440V e contatos auxiliares 2NO+2NC, ele fornece uma configuração prática para gabinetes de controle industriais e equipamentos elétricos.

Para distribuidores elétricos, construtores de painéis, fabricantes de máquinas e equipes de manutenção, selecionar um contator exige mais do que verificar a corrente nominal. Potência do motor, categoria de utilização, tensão operacional, tensão da bobina, frequência de comutação, requisitos de contato auxiliar, método de instalação e proteção contra sobrecarga devem ser considerados antes da compra.

O que os compradores devem saber sobre a configuração do GMC-85?

Estrutura de contato principal tripolar

A configuração tripolar permite que o contator controle um circuito trifásico através de um único dispositivo de comutação. Isto o torna adequado para aplicações comuns de motores industriais onde a energia trifásica precisa ser comutada simultaneamente.

Os contatos principais destinam-se à comutação da carga conectada, enquanto os contatos auxiliares podem ser incorporados em circuitos de controle, indicação, intertravamento e sinal.

Avaliação atual térmica de 135A AC1

A estrutura GMC-85 está associada a uma corrente térmica nominal de 135A AC1. No entanto, os compradores não devem interpretar o valor AC1 como a corrente permitida do motor em todas as condições operacionais. As aplicações de motores normalmente requerem seleção de acordo com a categoria de utilização aplicável e as características reais do motor.

Para o controle do motor, a corrente e a potência operacionais nominais devem, portanto, ser verificadas em relação à tensão de alimentação pretendida e à carga de aplicação antes da seleção final.

Capacidade de controle do motor de 45kW

Em 380–440 V, a configuração do GMC-85 é classificada para 45 kW sob condições de controle de motor AC3. Isso torna o modelo adequado para uma variedade de aplicações de motores trifásicos de média potência quando as características elétricas atendem aos requisitos do sistema.

Parâmetros principais

Como funciona um contator magnético CA?

Princípio de comutação eletromagnética

Um contator magnético CA usa uma bobina eletromagnética para controlar o movimento de seu mecanismo de contato interno. Quando o circuito de controle energiza a bobina, a força eletromagnética move o conjunto de contatos e altera o estado dos contatos principais.

Quando a bobina é desenergizada, o mecanismo retorna à sua posição normal. Isso permite que um circuito de controle de baixa potência gerencie uma carga elétrica de maior potência sem exigir que o operador ou controlador comute diretamente o circuito do motor.

Separando funções de potência e controle

Uma das principais vantagens práticas de um contator é a separação entre o circuito de potência principal e o circuito de controle. Os contatos principais controlam a carga conectada, enquanto a bobina e os contatos auxiliares interagem com o sistema de controle.

Esta estrutura é amplamente utilizada em máquinas automatizadas porque o motor pode ser controlado através de botões, saídas de CLP, sensores, relés ou outros dispositivos de controle.

Por que os contatos auxiliares 2NO+2NC são importantes

Contatos normalmente abertos

Os dois contatos auxiliares normalmente abertos podem ser usados ​​para lógica de controle, realimentação de status de operação, circuitos de auto-retenção ou conexão a dispositivos de indicação externos, dependendo do projeto do sistema.

Isto dá aos fabricantes de equipamentos flexibilidade adicional ao integrar o contator em um gabinete de controle maior.

Contatos normalmente fechados

Os dois contatos auxiliares normalmente fechados podem ser usados ​​em circuitos de intertravamento, sinalização e controle. Eles podem ajudar a coordenar o contator com outros componentes de comutação ou dispositivos de controle.

Projeto de Circuito de Controle de Apoio

Ter contatos auxiliares normalmente abertos e normalmente fechados na mesma configuração pode reduzir a necessidade de componentes de comutação auxiliares adicionais em alguns projetos de controle.

A disposição real dos contatos e a utilização elétrica devem sempre ser verificadas em relação ao diagrama do circuito de controle antes da instalação.

Aplicações Industriais Típicas

Controle de motores industriais

A principal aplicação do GMC-85 é a comutação e controle de motores trifásicos compatíveis. Pode ser incorporado em conjuntos de partida de motor e painéis de controle onde as condições elétricas nominais correspondem à aplicação.

Bombas e Equipamentos de Tratamento de Água

As bombas geralmente exigem controle automático de partida/parada com base na pressão, nível, vazão ou sinais de processo. Um contator pode servir como interface de comutação entre o circuito de controle e o motor da bomba.

Compressores e sistemas HVAC

Compressores industriais, sistemas de ventilação, equipamentos de ar condicionado e outros sistemas motorizados podem utilizar contatores para controlar motores de acordo com os requisitos do sistema de controle elétrico do equipamento.

Máquinas de Produção

Os equipamentos de fabricação freqüentemente contêm vários motores, transportadores, ventiladores, bombas e outras cargas elétricas. Os contatores podem ser incorporados em gabinetes de controle para fornecer comutação centralizada e operação automatizada.

Principais fatores de seleção antes de comprar

Verifique a potência e a corrente do motor

A potência do motor por si só não é suficiente para a seleção do contator. Os compradores devem confirmar a corrente nominal do motor, tensão de alimentação, frequência, características de partida, serviço operacional e categoria de utilização.

O contator deve ser selecionado com base na carga elétrica real, em vez de simplesmente combinar o nome do produto com a potência nominal do motor.

Confirme a tensão da bobina

A tensão da bobina do contator deve corresponder ao circuito de controle. As tensões de controle comuns podem variar consideravelmente entre diferentes máquinas e regiões.

Antes de fazer o pedido, os compradores devem especificar a tensão e a frequência da bobina necessárias para evitar problemas de compatibilidade durante a instalação.

Considere mudar de frequência

Aplicações com partidas e paradas frequentes do motor exigem mais do contator do que aplicações com comutação relativamente pouco frequente.

A frequência operacional esperada deve, portanto, ser considerada ao selecionar o contator e avaliar sua adequação para a aplicação pretendida.

Coordenar proteção contra sobrecarga

Um contator fornece principalmente controle de comutação e não deve ser tratado como um substituto para um dispositivo dedicado de proteção contra sobrecarga do motor. Para aplicações de partida de motor, um relé de sobrecarga térmica ou dispositivo eletrônico de proteção do motor apropriado deve ser selecionado de acordo com os requisitos do motor e do sistema.

Considerações de instalação

Verifique as classificações elétricas

Antes da instalação, os técnicos devem confirmar o modelo do contator, a tensão da bobina, a tensão do circuito principal, a corrente nominal, a potência do motor, a configuração dos contatos auxiliares e o diagrama de fiação.

Use condutores apropriados

Condutores de potência, conexões terminais e dispositivos de proteção devem ser selecionados de acordo com a corrente real e os padrões de instalação elétrica aplicáveis.

Conexões soltas ou dimensionadas incorretamente podem aumentar a resistência de contato e a geração de calor, afetando potencialmente a confiabilidade do equipamento.

Fornece proteção adequada

O contator deve ser integrado com proteção adequada contra curto-circuito e sobrecarga. A configuração da proteção deve ser projetada de acordo com as características do motor, ambiente de instalação e regulamentos elétricos locais aplicáveis.

Verifique o ambiente de instalação

Temperatura, umidade, poeira, vibração, design do gabinete e ventilação podem afetar as condições operacionais dos componentes elétricos de baixa tensão. O contator deve ser instalado em um ambiente dentro dos limites operacionais especificados.

Manutenção e Inspeção

Inspecione os contatos principais

Para equipamentos que operam com freqüência, o pessoal de manutenção deve inspecionar periodicamente a condição dos contatos principais. Corrosão excessiva, queimadura, descoloração ou desgaste anormal podem indicar estresse elétrico ou condições operacionais inadequadas.

Verifique os contatos auxiliares

Os contatos auxiliares devem ser verificados quando os circuitos de controle apresentam sinais intermitentes, comportamento de comutação inesperado ou erros de feedback.

Inspecione as conexões do terminal

Os terminais elétricos devem permanecer firmemente fixados. O pessoal de manutenção deve seguir os requisitos de aperto recomendados pelo fabricante e os procedimentos de manutenção elétrica aplicáveis.

Monitore ruído anormal

Zumbidos incomuns, vibração ou operação instável do contator podem indicar problemas mecânicos, de tensão, de bobina ou relacionados à instalação. Condições anormais devem ser investigadas antes de continuar a operação.

Considerações de qualidade para compradores B2B

Consistência de Produção

Para distribuidores e clientes OEM, a consistência entre lotes é importante porque os contatores são frequentemente integrados em painéis de controle e projetos de equipamentos padronizados.

GOTOELE afirma que seu processo de produção inclui controle de qualidade desde a inspeção da matéria-prima até a fabricação, teste, embalagem e entrega.

Teste antes do envio

Os produtos elétricos devem passar por inspeção e testes apropriados antes do envio. Os compradores que compram a granel devem confirmar os procedimentos de inspeção e os requisitos de documentação do fornecedor antes de fazer um pedido.

Requisitos de certificação

GOTOELE identifica CE e ISO9001 entre suas credenciais de qualidade e certificação. Os clientes devem solicitar o certificado aplicável e a documentação técnica para a configuração exata do produto exigida para seu mercado.

Capacidade de fabricação e fornecimento GOTOELE

Fabricante de produtos elétricos de baixa tensão

GOTOELE, operada pela Yueqing Gongtong Electric Co., Ltd., é especializada em produtos elétricos de baixa tensão, incluindo contatores CA, relés de sobrecarga térmica, disjuntores em caixa moldada, partidas, MCBs e componentes de controle.

A empresa integra serviços de pesquisa e desenvolvimento, design de produtos, fabricação, testes e exportação para apoiar distribuidores, fabricantes de equipamentos e clientes industriais.

Suporte para OEM e pedidos personalizados

GOTOELE fornece suporte OEM e personalizado ao produto, cobrindo parâmetros técnicos, configurações do produto, embalagem e requisitos de marca. Isto pode ser útil para distribuidores elétricos e fabricantes de equipamentos que exigem especificações consistentes em vários projetos.

Capacidade de fornecimento em massa

Para compradores internacionais, a produção estável e a capacidade de fornecimento são importantes quando os contatores são usados ​​como componentes padrão em vários modelos de equipamentos. GOTOELE relata uma capacidade de produção anual de aproximadamente 8 milhões de peças em toda a sua linha de produtos elétricos de baixa tensão.

Lista de verificação do comprador

Perguntas frequentes

Para que é utilizado o contator magnético CA GMC-85?

Ele foi projetado para comutar e controlar cargas CA trifásicas compatíveis, especialmente motores industriais e equipamentos acionados por motor, como bombas, compressores, sistemas HVAC, transportadores e máquinas de produção.

O que 135A significa para este contator?

O valor 135A refere-se à classificação de corrente térmica AC1 associada à estrutura GMC-85. As aplicações do motor devem ser selecionadas de acordo com a categoria de utilização aplicável, corrente do motor, tensão e condições operacionais.

O GMC-85 pode controlar um motor de 45kW?

O GMC-85 é classificado para 45 kW a 380–440 V sob condições AC3 de acordo com a configuração especificada. A aplicação real do motor ainda deve ser verificada em relação à corrente nominal, condições de partida, frequência de chaveamento e padrões aplicáveis.

O que significa 2NO+2NC?

Indica dois contatos auxiliares normalmente abertos e dois normalmente fechados. Esses contatos podem ser usados ​​para lógica de controle, feedback de status, intertravamento e circuitos de sinalização.

O contator inclui proteção contra sobrecarga?

Um contator fornece controle de comutação e normalmente deve ser coordenado com um dispositivo de proteção contra sobrecarga apropriado para aplicações em motores. A configuração de proteção necessária depende do motor e do sistema elétrico.

A GOTOELE pode fornecer serviços OEM?

Sim. GOTOELE fornece suporte OEM e personalizado para distribuidores, fabricantes de equipamentos e clientes industriais, incluindo especificações de produtos, configurações, embalagens e requisitos de marca.

Considerações Finais

Contator magnético CA GMC-85fornece uma solução de comutação trifásica para controle de motores industriais e outras aplicações de baixa tensão compatíveis. Sua estrutura 3P, corrente térmica nominal de 135 A AC1, classificação AC3 de 45 kW a 380–440 V e contatos auxiliares 2NO + 2NC o tornam adequado para sistemas de controle que exigem funções de comutação do circuito principal e de controle auxiliar.

Para distribuidores elétricos, fabricantes de painéis, fabricantes de equipamentos OEM e equipes de manutenção, a seleção correta deve ser baseada na corrente do motor, tensão, categoria de utilização, tensão da bobina, frequência de comutação, configuração de proteção, condições de instalação e certificação exigida.

Com experiência em fabricação elétrica de baixa tensão, suporte OEM, gerenciamento de qualidade e recursos de fornecimento internacional,GOTOELEpode oferecer suporte a clientes que procuram configurações de contatores para automação industrial, controle de motores, máquinas, HVAC, bombas e outras aplicações de equipamentos elétricos.
