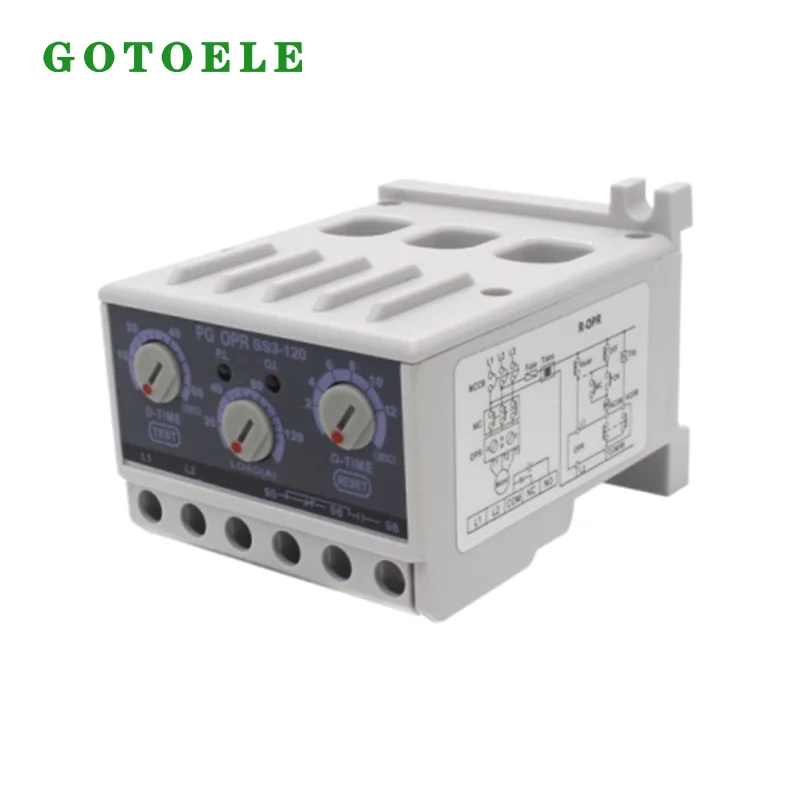

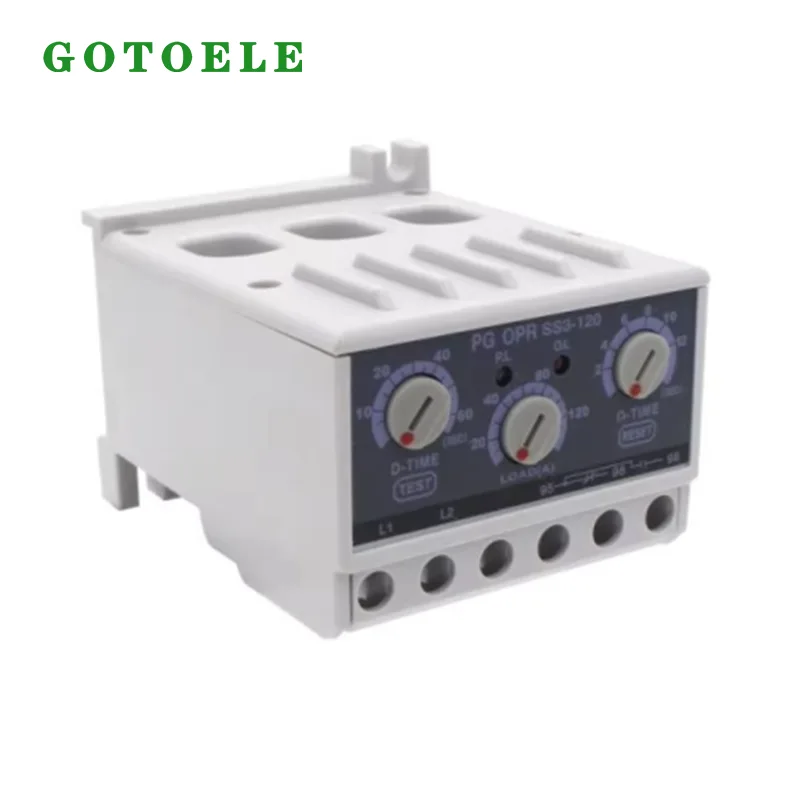

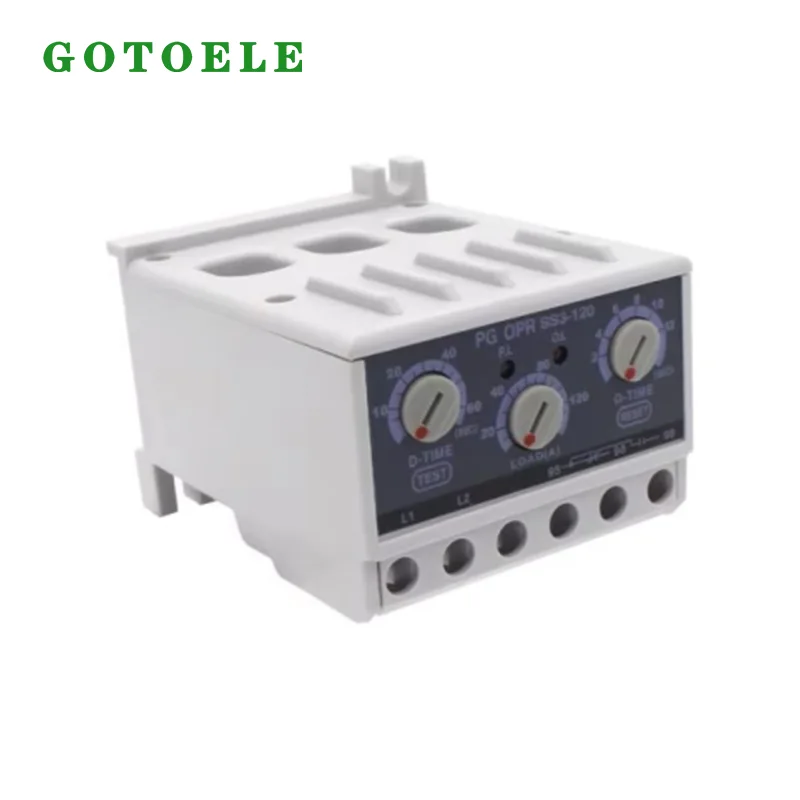

Relé de sobrecarga do motor eletrônico PG OPR-SS3-120

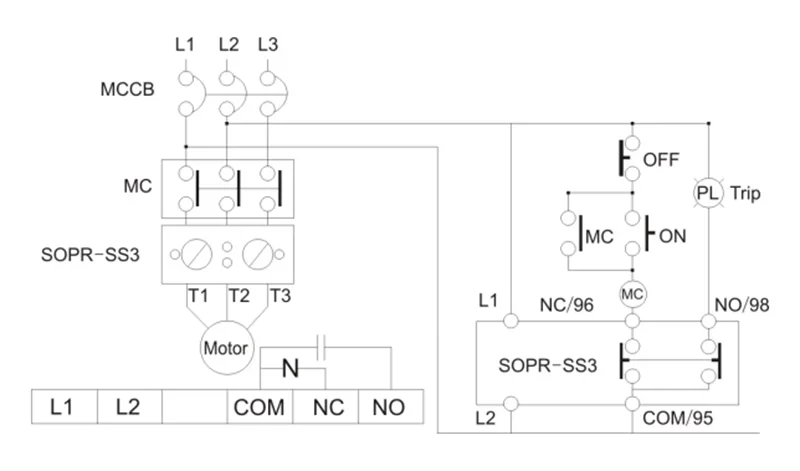

O relé eletrônico de sobrecarga de motor GOTOELE PG OPR-SS3-120 foi desenvolvido como uma solução de proteção atualizada para motores CA trifásicos. Instalado entre o contator CA e a carga do motor, ele monitora continuamente as condições da corrente do motor e desconecta o circuito de controle quando ocorrem situações operacionais anormais, ajudando a prevenir o superaquecimento do motor, danos aos enrolamentos e paradas inesperadas do equipamento.

Ao contrário dos relés de sobrecarga térmica bimetálicos convencionais que dependem da deformação térmica para proteção, o PG OPR-SS3-120 adota tecnologia de detecção eletrônica de corrente para obter uma resposta mais rápida e uma identificação de falhas mais precisa. Reduz o impacto das mudanças de temperatura ambiente e mantém um desempenho de proteção consistente durante a operação industrial de longo prazo.

Com uma ampla faixa de corrente ajustável de 10-120A, o dispositivo pode corresponder a diferentes capacidades de motor e condições operacionais. Três funções de ajuste independentes permitem aos usuários definir a corrente de carga do motor, o tempo de atraso na inicialização e o tempo de atraso no disparo por falha de acordo com os requisitos reais da aplicação, melhorando a confiabilidade do sistema e reduzindo desligamentos desnecessários.

Alternativa atualizada para relés de sobrecarga térmica tradicionais

Nos sistemas tradicionais de proteção de motores, os relés de sobrecarga térmica são comumente usados ​​para evitar danos ao motor causados ​​por corrente excessiva. No entanto, a operação térmica a longo prazo pode levar a uma resposta mais lenta, precisão reduzida e flexibilidade de ajuste limitada.

O relé eletrônico de sobrecarga do motor PG OPR-SS3-120 fornece um método de proteção mais avançado usando tecnologia de detecção eletrônica. Ele pode monitorar com precisão as condições de operação do motor sem ser afetado por ciclos térmicos repetidos, tornando-o especialmente adequado para equipamentos industriais que exigem operação contínua e proteção confiável.

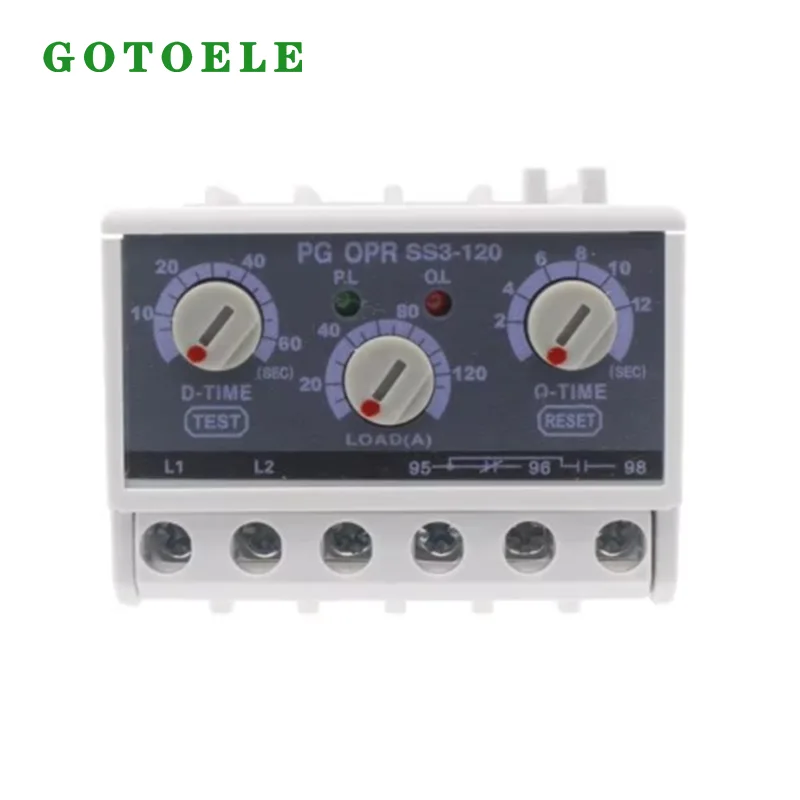

A configuração LOAD ajustável permite uma correspondência precisa de corrente para diferentes motores, enquanto a função de atraso de inicialização evita falsos disparos causados ​​por corrente de partida temporária. A função de atraso de disparo ajuda a distinguir entre flutuações de curto prazo e falhas reais, melhorando a estabilidade operacional.

Múltiplas funções de proteção do motor

O PG OPR-SS3-120 integra diversas funções de proteção em um dispositivo compacto:

Proteção contra sobrecarga e travamento

Quando um motor opera sob carga mecânica excessiva, fica bloqueado ou experimenta aumentos anormais de corrente, a função de proteção contra sobrecarga detecta a condição e desconecta o circuito de controle após o tempo de atraso predefinido. Isso ajuda a evitar superaquecimento e danos aos enrolamentos do motor.

Proteção contra perda de fase

A perda de fase é uma das principais causas de falha do motor trifásico. O PG OPR-SS3-120 pode detectar condições de falta de fase causadas por falhas de cabos, falhas de fusíveis ou problemas de contato, parando rapidamente o motor antes que ocorram danos graves.

Proteção de desequilíbrio de corrente trifásico

A distribuição desigual da corrente entre as três fases pode causar aquecimento excessivo e reduzir a vida útil do motor. O dispositivo monitora o equilíbrio da corrente e fornece proteção contra operação desequilibrada de longo prazo.

Proteção contra atraso de inicialização

A corrente de partida do motor pode subir temporariamente várias vezes acima da corrente nominal. A função de atraso de partida ajustável permite que o motor complete a aceleração sem desarmes desnecessários, tornando-o adequado para aplicações de partida com carga pesada.

Cenários típicos de aplicação

Sistemas de bombas industriais

O PG OPR-SS3-120 é amplamente utilizado em bombas de água, bombas de circulação, sistemas de drenagem e equipamentos de bombeamento industrial. Ele protege os motores contra sobrecarga, falha de fase e condições anormais de corrente durante operação contínua.

Equipamentos HVAC e Refrigeração

Para compressores, ventiladores de torres de resfriamento e motores de ventilação, a operação estável do motor é crítica. Este relé de sobrecarga eletrônico fornece proteção confiável contra sobrecarga e condições de travamento causadas por problemas mecânicos ou anormalidades do sistema.

Equipamentos de automação de fabricação

Linhas de produção, sistemas de transporte, máquinas-ferramentas e equipamentos automatizados geralmente exigem que motores operem continuamente. O PG OPR-SS3-120 ajuda a reduzir o tempo de inatividade inesperado, fornecendo proteção do motor em tempo real.

Equipamento Agrícola e Exterior

Bombas de irrigação agrícola e sistemas de ventilação podem operar em ambientes com condições de energia instáveis. A proteção contra perda de fase e as funções de atraso ajustáveis ​​ajudam a melhorar a confiabilidade do equipamento e a reduzir os custos de manutenção.

Experiência prática de aplicação

Em um projeto de bombeamento de água industrial, o Relé Eletrônico de Sobrecarga de Motor PG OPR-SS3-120 foi instalado dentro do gabinete de controle do motor para proteger motores de bombas trifásicas operando sob condições de carga variável.

Durante a operação diária, o dispositivo monitorou continuamente as alterações na corrente do motor e identificou com sucesso aumentos de carga anormais causados ​​por alterações na resistência mecânica. O atraso de proteção ajustável evitou desligamentos desnecessários durante a partida normal, enquanto as funções de proteção contra falhas ajudaram a evitar danos ao motor durante condições anormais.

A aplicação demonstrou o valor da proteção eletrônica do motor na melhoria da segurança do equipamento, reduzindo a frequência de manutenção e prolongando a vida útil do motor.

Parâmetros principais

Principais vantagens

1. Maior precisão de proteção do que os relés térmicos tradicionais

O sistema de detecção eletrônica fornece desempenho estável de detecção de corrente e evita alterações de precisão causadas pelo envelhecimento térmico. Mantém uma proteção confiável mesmo sob operação industrial de longo prazo.

2. Configurações ajustáveis ​​para diferentes aplicações de motor

Com ajuste independente do limite de corrente, atraso de inicialização e atraso de disparo de falha, o PG OPR-SS3-120 pode ser configurado para diferentes tamanhos de motores e ambientes operacionais, melhorando a compatibilidade em diversas aplicações industriais.

3. Proteção Integrada Economiza Espaço no Gabinete

Ao combinar múltiplas funções de proteção em um único módulo, o dispositivo reduz a necessidade de componentes de proteção adicionais e simplifica a fiação do gabinete de controle. Sua instalação padrão em trilho DIN permite fácil integração em sistemas existentes.

4. Solução OEM confiável para fabricantes de equipamentos industriais

GOTOELE fornece serviços de personalização OEM, incluindo rotulagem de produtos, design de embalagens e ajuste de parâmetros. O PG OPR-SS3-120 é adequado para distribuidores, construtores de painéis elétricos e fabricantes de equipamentos industriais que buscam soluções estáveis ​​de proteção de motores.

Especificação

Produção e Controle de Qualidade

GOTOELE fabrica o relé eletrônico de sobrecarga de motor PG OPR-SS3-120 em Zhejiang, China, com processos de produção profissionais e sistemas de gerenciamento de qualidade rigorosos.

Cada produto passa por procedimentos de inspeção, incluindo testes de precisão de detecção de corrente, testes de função de proteção, inspeção de confiabilidade do terminal e verificação de desempenho operacional antes do envio. Seguindo os padrões de gerenciamento de qualidade ISO9001, GOTOELE garante qualidade de produto consistente e desempenho confiável para clientes industriais globais. Embalagem e entregaO relé de sobrecarga de motor eletrônico PG OPR-SS3-120 usa materiais de embalagem padrão de exportação para evitar danos durante o transporte. GOTOELE oferece suporte ao fornecimento em massa, personalização OEM, etiquetagem personalizada e soluções de entrega flexíveis para atender às necessidades de clientes industriais internacionais.

Perguntas frequentes

Q1: Qual é a diferença entre um relé de sobrecarga eletrônico e um relé de sobrecarga térmico?

Um relé de sobrecarga eletrônico usa tecnologia de detecção de corrente para fornecer resposta mais rápida, maior precisão e opções de ajuste mais amplas. É menos afetado pelas mudanças de temperatura ambiente e é adequado para modernos sistemas de proteção de motores industriais.

Q2: O PG OPR-SS3-120 pode proteger os motores contra perda de fase?

Sim. O dispositivo inclui proteção contra perda de fase e pode detectar condições trifásicas anormais para desconectar o circuito de controle e evitar danos ao motor.

Q3: O PG OPR-SS3-120 é adequado para diferentes tamanhos de motores?

Sim. Com faixa de corrente ajustável de 10-120A, pode ser configurado para diferentes aplicações de motores trifásicos, incluindo bombas, ventiladores, compressores e equipamentos de automação.

Q4: GOTOELE oferece suporte à personalização OEM?

Sim. GOTOELE fornece serviços OEM, incluindo impressão de logotipo, embalagem personalizada e personalização de parâmetros do produto de acordo com as necessidades do cliente.

A GOTOELE fornece aos clientes industriais globais soluções confiáveis ​​de proteção de motores por meio de capacidade de fabricação profissional, rigoroso controle de qualidade e experiência prática em aplicação. O relé eletrônico de sobrecarga do motor PG OPR-SS3-120 ajuda a melhorar a segurança do equipamento, reduzir custos de manutenção e apoiar a operação estável de sistemas de automação industrial.
