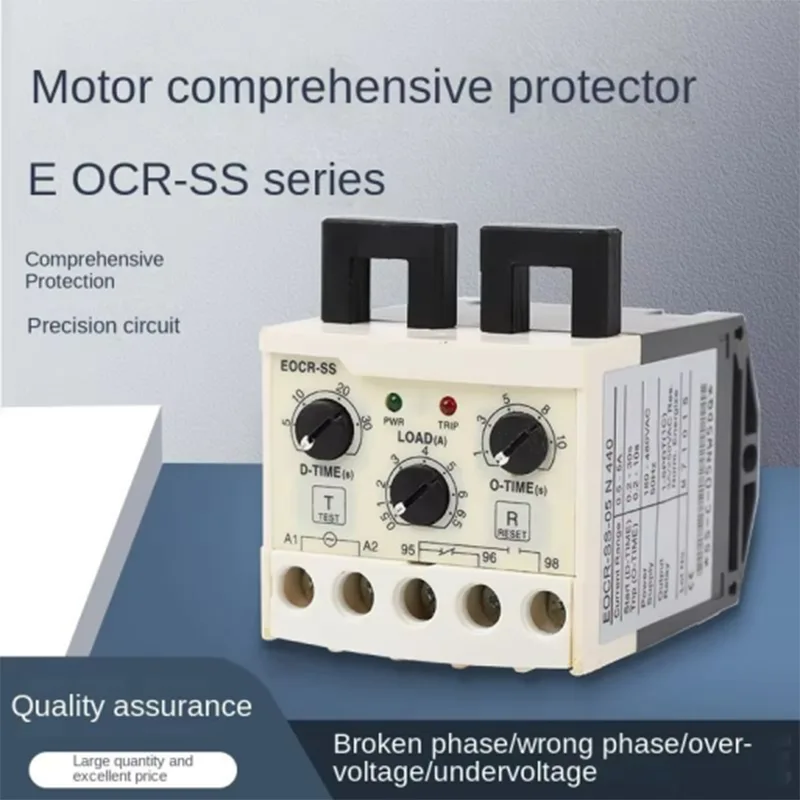

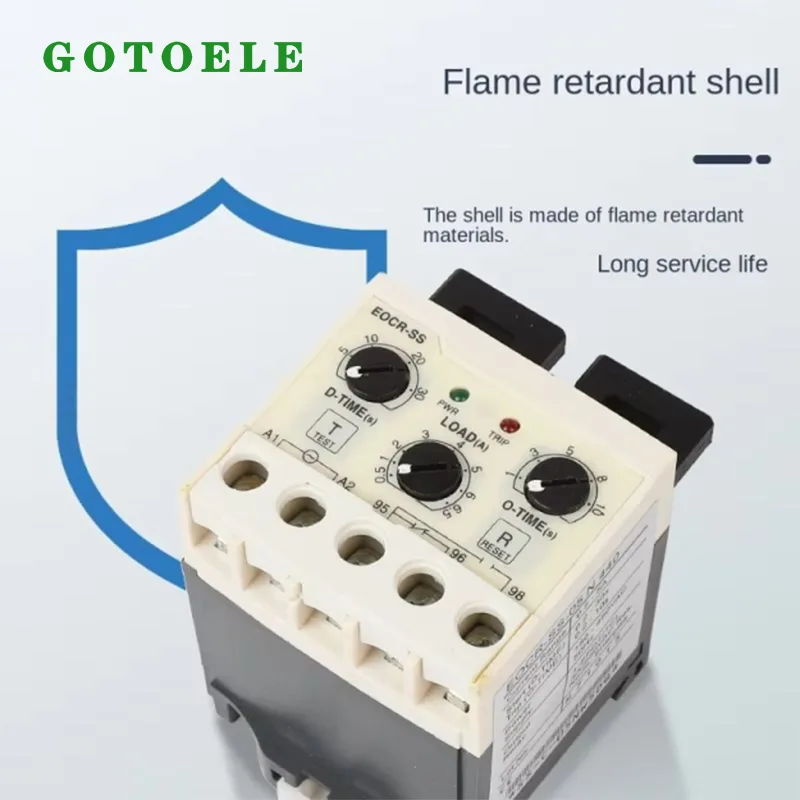

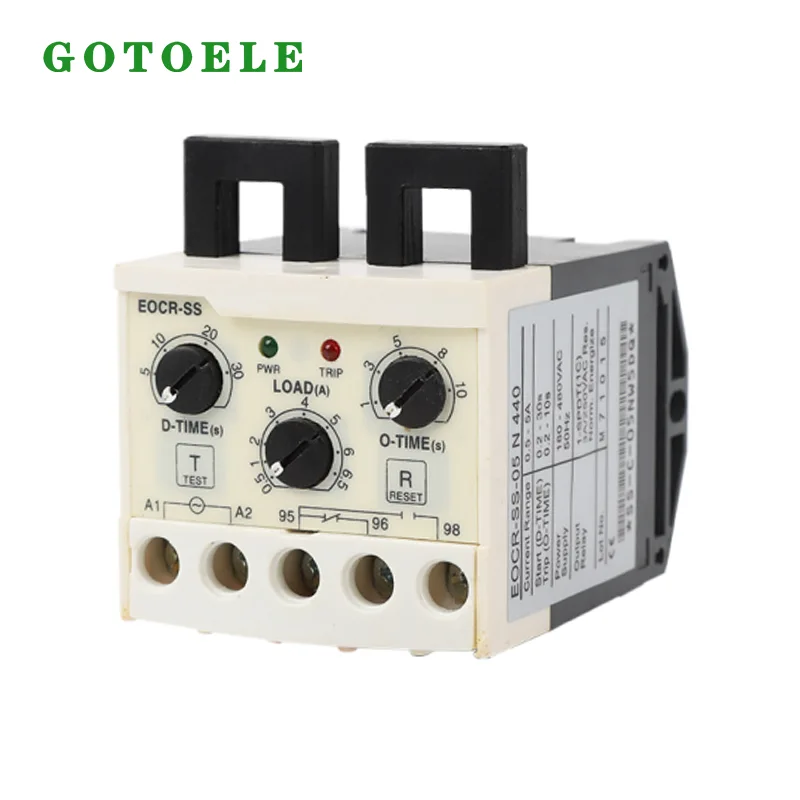

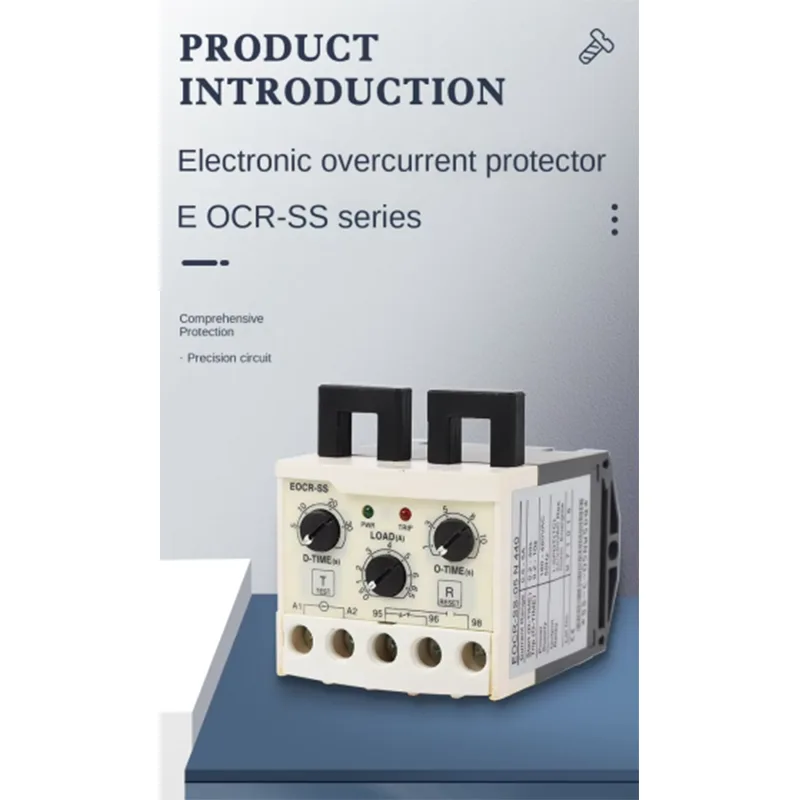

Relé eletrônico de proteção do motor EOCR-SS

Desenvolvido e fabricado pela GOTOELE, um fabricante profissional de equipamentos elétricos de baixa tensão em Zhejiang, China, com mais de 14 anos de experiência no setor, este protetor eletrônico de motor integra proteção contra sobrecarga, proteção contra travamento do motor, proteção contra perda de fase e proteção contra desequilíbrio de corrente trifásica em uma unidade compacta montada em trilho DIN. É amplamente utilizado em bombas, ventiladores, compressores, transportadores e gabinetes de controle OEM onde são necessárias proteção confiável do motor e tempo de inatividade reduzido para manutenção.

Princípio de funcionamento O relé eletrônico de proteção de motor EOCR-SS foi projetado para proteger motores CA trifásicos pequenos e médios contra condições de corrente anormais que podem causar superaquecimento do enrolamento, envelhecimento do isolamento e desligamento inesperado do equipamento.

Ao contrário dos relés de sobrecarga térmica bimetálicos convencionais que reagem lentamente e são afetados pela temperatura ambiente, o EOCR-SS monitora continuamente a corrente operacional do motor através de um transformador de corrente com pinça dividida. Quando ocorrem condições anormais como sobrecarga, falha de fase ou desequilíbrio de corrente, o relé desconecta rapidamente o circuito de controle do contator para parar o motor e evitar maiores danos.

A estrutura dividida do TC permite a instalação sem remover os cabos de alimentação existentes. Isto o torna especialmente adequado para atualizações de equipamentos, reformas de gabinetes de controle antigos e máquinas OEM, onde a redução do tempo de instalação é importante.

● Design compacto

● Múltiplas funções de proteção

● Ampla faixa de ajuste de corrente (10:1)

● Função Amperímetro

● LED de indicação de desarme

● Alta Precisão

● Reinicialização instantânea manual

● Reinicialização remota elétrica

● Função de teste

● Insensível ao ambiente

● Baixo consumo de energia

● Operação à prova de falhas (sem liberação de voltagem)

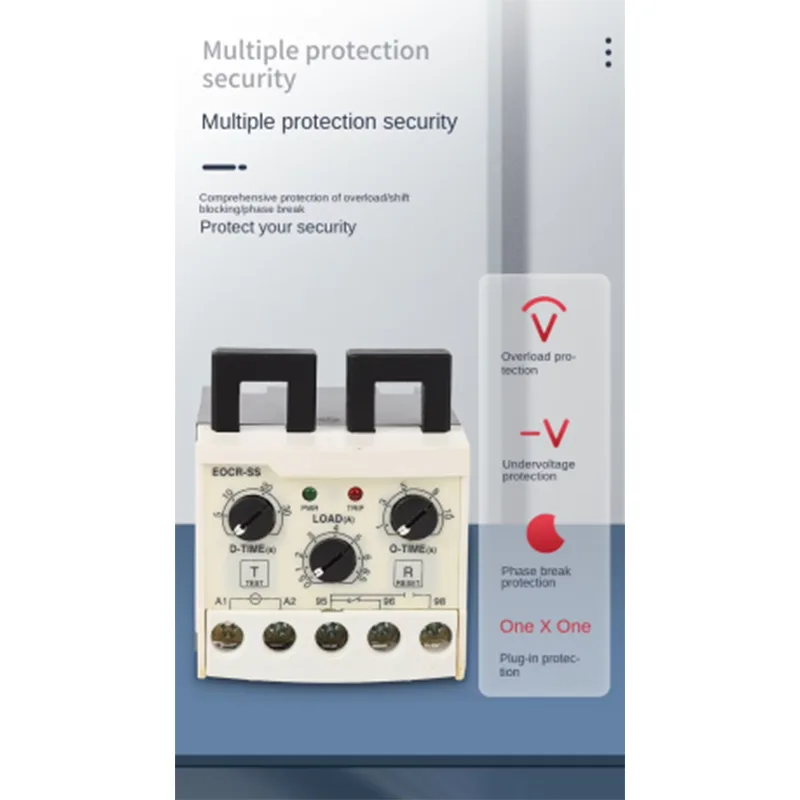

Funções de proteção inteligentes para segurança do motor

1. Sobrecarga precisa e proteção contra travamento

Durante a operação do motor, carga mecânica excessiva, bloqueio de rolamentos ou travamento do equipamento podem causar aumento de corrente além da faixa normal de operação. O EOCR-SS detecta continuamente alterações na corrente do motor e ativa a proteção após o tempo de atraso predefinido.

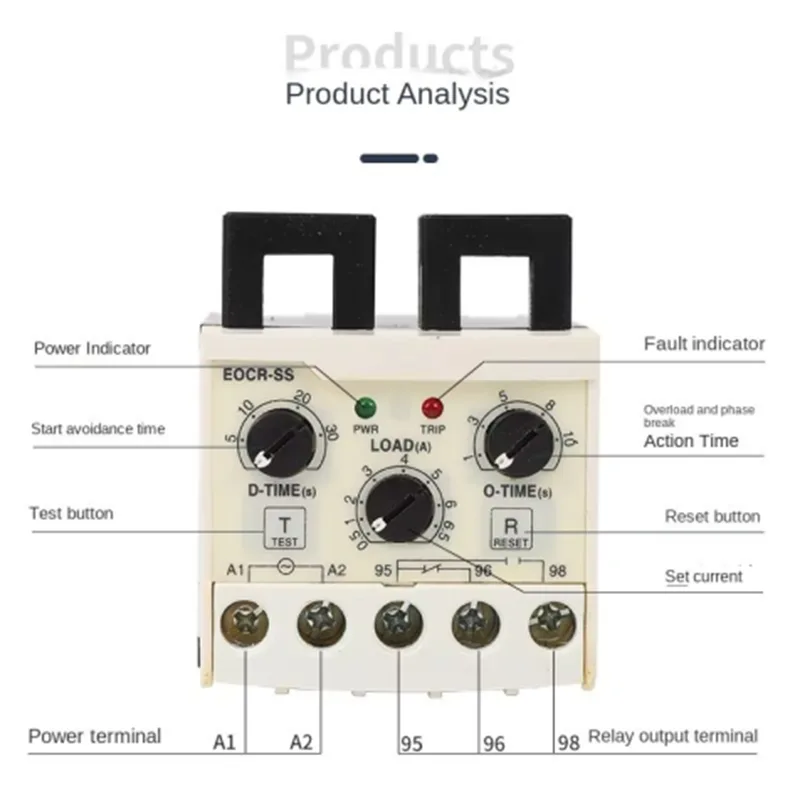

A configuração LOAD ajustável permite que os usuários combinem diferentes correntes nominais do motor com precisão, enquanto a função de atraso O-TIME evita desligamentos desnecessários causados ​​por flutuações de corrente de curta duração.

Esta função de proteção é amplamente aplicada em sistemas de transporte, bombas de água, equipamentos de ventilação e pequenas máquinas industriais onde a sobrecarga inesperada do motor pode levar à interrupção da produção.

2. Proteção contra perda de fase para motores trifásicos

Motores trifásicos operando sob condições de perda de fase podem sofrer corrente excessiva nas fases restantes, resultando em rápido superaquecimento do enrolamento e danos permanentes ao motor.

O EOCR-SS detecta distribuição anormal de corrente causada por falha de fase, cabos desconectados ou problemas de contato do contator e interrompe imediatamente o circuito de controle do motor.

Esta função é especialmente valiosa em áreas com redes elétricas instáveis, instalações agrícolas e instalações de equipamentos externos onde os riscos de perda de fase são maiores.

3. Monitoramento de desequilíbrio de corrente trifásico

A distribuição desigual de corrente entre três fases é geralmente causada por problemas de enrolamento, desequilíbrio de tensão ou carga mecânica irregular.

O EOCR-SS monitora as diferenças de corrente entre as fases e fornece proteção antecipada antes que pequenos desequilíbrios se transformem em falhas graves do motor.

Em comparação com os dispositivos de proteção tradicionais que só respondem após a ocorrência de sobrecarga severa, o monitoramento eletrônico da corrente ajuda as equipes de manutenção a identificar riscos potenciais mais cedo e a reduzir o tempo de inatividade inesperado.

4. Função de atraso de inicialização ajustável

Grandes correntes de inicialização são normais quando os motores iniciam a operação. A proteção imediata contra sobrecarga durante a inicialização pode causar disparos desnecessários.

A função de atraso de inicialização D-TIME integrada permite que os motores completem a aceleração antes de entrar no modo de proteção normal. Os usuários podem ajustar o atraso de acordo com as diferentes características de partida do motor, garantindo uma operação confiável para equipamentos com requisitos de torque de partida mais elevados.

Experiência de aplicação e verificação de projeto

Projeto de atualização de proteção de motor na fábrica de processamento de alimentos do Vietnã

Com base na experiência da GOTOELE na fabricação de energia elétrica de baixa tensão e em projetos de exportação global, o EOCR-SS tem sido aplicado em atualizações de proteção de motores para clientes industriais.

Em março de 2026, um fabricante de equipamentos de processamento de alimentos no Vietnã instalou 120 unidades de relé eletrônico de proteção de motor EOCR-SS em gabinetes de controle de motores de transportadores.

O ambiente do aplicativo incluiu:

· Tipo de cliente: Fabricante de máquinas para processamento de alimentos

· Local de instalação: Armários de controle do sistema transportador

· Faixa de potência do motor: motores trifásicos de 0,75 kW a 2,2 kW

· Tensão de trabalho: AC380V 50Hz

· Temperatura operacional: -10°C a 45°C

· Tempo de operação diário: Aproximadamente 16 horas/dia

· Frequência de partida do motor: 50-80 vezes/dia

Após 12 meses de operação contínua, o cliente relatou desempenho de proteção estável e redução de falhas do motor causadas por problemas de sobrecarga e perda de fase. Em comparação com soluções anteriores de proteção contra sobrecarga térmica, a frequência de intervenção de manutenção foi significativamente reduzida, melhorando a continuidade da produção.

Esta aplicação prática demonstra a confiabilidade do EOCR-SS em ambientes de operação de motores industriais de alta frequência.

Parâmetros do produto

Vantagens do produto

1. A instalação sem corte de cabos economiza tempo de retrofit

O EOCR-SS adota um projeto de transformador de corrente dividido que pode ser aberto. Os técnicos de instalação só precisam fixar o TC nos cabos do motor existentes, sem desconectar a fiação ou modificar o circuito de alimentação.

Este projeto reduz bastante a dificuldade de instalação de máquinas existentes, especialmente adequado para atualizações de equipamentos de fábrica e projetos de modernização de gabinetes de controle.

2. A detecção eletrônica melhora a precisão da proteção

O sistema eletrônico de detecção de corrente fornece proteção mais rápida e estável em comparação com os relés de sobrecarga térmica tradicionais.

Evita a influência da temperatura e problemas de fadiga mecânica, mantendo um desempenho de proteção consistente durante a operação a longo prazo.

3. Ajuste flexível combina com diferentes motores

O EOCR-SS fornece ajuste independente dos parâmetros de atraso de inicialização, corrente operacional e atraso de desarme.

Os usuários podem configurar as configurações de proteção de acordo com diferentes cargas do motor, condições de partida e ambientes de aplicação, melhorando a compatibilidade com diversas máquinas industriais.

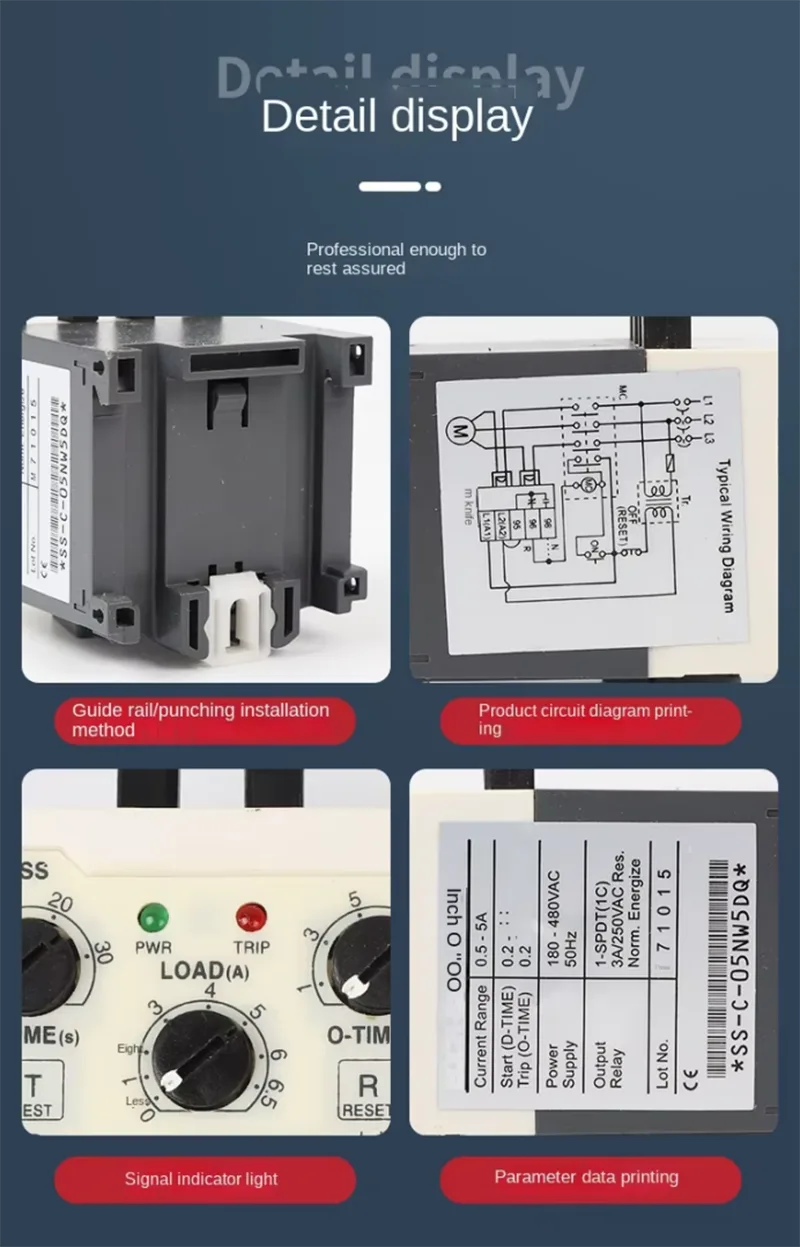

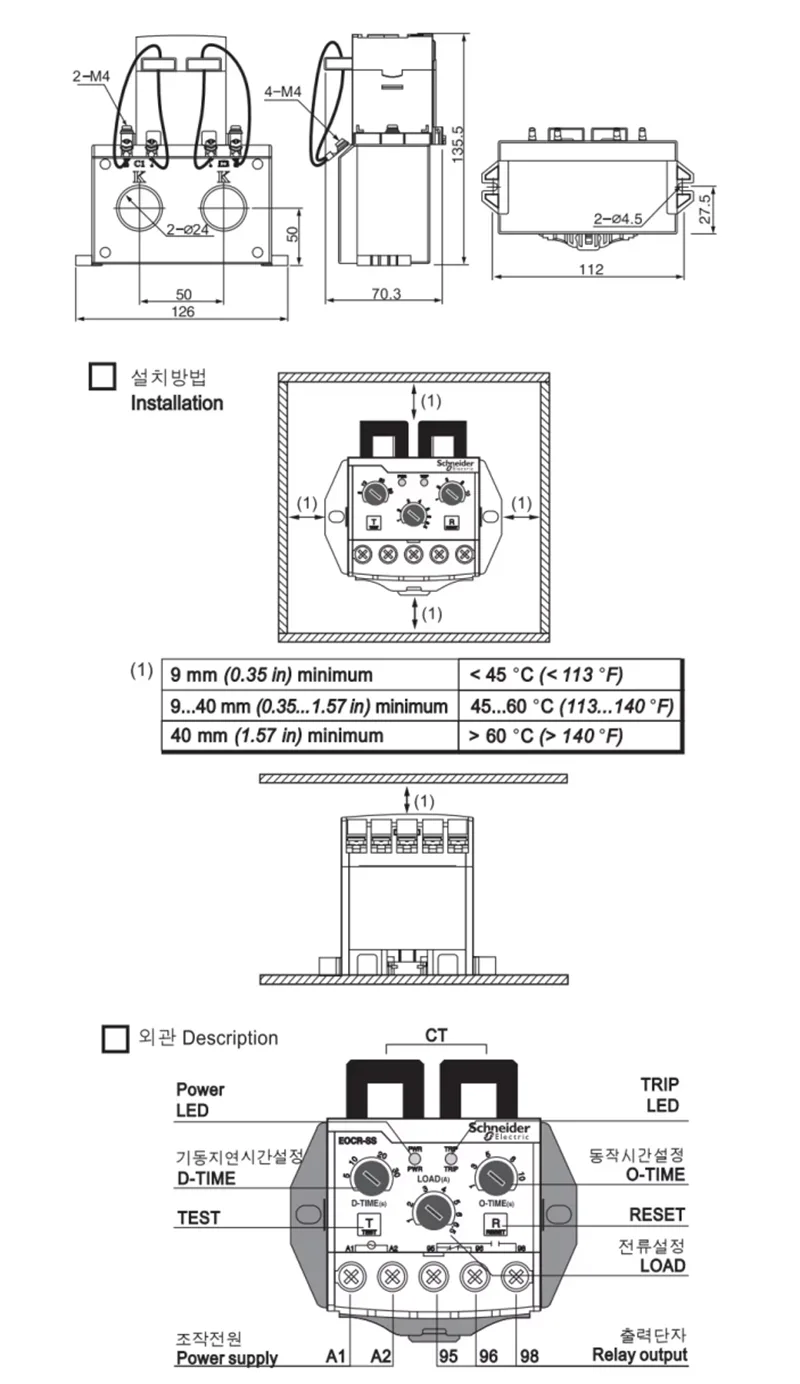

4. O design compacto do trilho DIN economiza espaço no gabinete

A estrutura modular permite a instalação direta dentro de gabinetes de controle elétrico padrão.

Comparado com a instalação de transformadores de corrente e componentes de proteção separados, o EOCR-SS oferece uma solução mais compacta e simplifica o projeto do sistema de controle.

Fabricação e garantia de qualidade

GOTOELE é um fabricante e exportador profissional especializado em produtos elétricos de baixa tensão, incluindo contatores, relés, disjuntores, dispositivos de proteção de motores e componentes de controle industrial.

Com mais de 14 anos de experiência em fabricação elétrica, a empresa opera uma base de produção em Liushi, Yueqing, Zhejiang, China. A fábrica cobre mais de 1.600 metros quadrados e inclui áreas de produção profissionais e instalações de inspeção de qualidade.

Durante a produção do EOCR-SS, a GOTOELE realiza inspeções rigorosas cobrindo a precisão da detecção de corrente, resposta da ação do relé, confiabilidade do terminal e testes de envelhecimento do produto.

Cada lote segue os procedimentos de gerenciamento de qualidade ISO9001 e os produtos atendem aos requisitos de certificação CE para garantir um desempenho estável para aplicações industriais internacionais.

Embalagem e Entrega

O relé eletrônico de proteção do motor EOCR-SS é embalado de acordo com os padrões internacionais de exportação para evitar danos durante o transporte.

Para pedidos em grandes quantidades, GOTOELE oferece programação de produção eficiente com prazos de entrega típicos de 10 a 15 dias. Serviços de personalização OEM, incluindo impressão de logotipo, design de embalagens e personalização de parâmetros, estão disponíveis para distribuidores globais e fabricantes de equipamentos industriais.

Perguntas frequentes

1. Qual é a diferença entre o EOCR-SS e um relé de sobrecarga térmica tradicional?

O EOCR-SS utiliza tecnologia de monitoramento eletrônico de corrente, proporcionando maior precisão de proteção e resposta mais rápida em comparação com os relés de sobrecarga térmica tradicionais. Ele também suporta instalação de TC dividido sem corte de cabos, tornando-o mais conveniente para atualizações de equipamentos.

2. O EOCR-SS pode ser instalado em gabinetes de controle de motores existentes?

Sim. O transformador de corrente clamp-on permite a instalação diretamente em cabos de motor existentes sem remover a fiação, tornando-o adequado para projetos de renovação e manutenção de equipamentos antigos.

3. Quais motores são adequados para EOCR-SS?

O EOCR-SS é projetado principalmente para pequenos motores CA trifásicos, incluindo bombas, ventiladores, compressores, transportadores e máquinas OEM com requisitos de corrente na faixa de 0,5 ~ 5A.

4. A GOTOELE fornece personalização OEM?

Sim. GOTOELE oferece suporte a serviços OEM/ODM, incluindo etiquetas personalizadas, embalagens, especificações e requisitos de parâmetros elétricos para diferentes mercados internacionais.

GOTOELE combina capacidade profissional de fabricação elétrica, experiência prática em aplicações e rigorosos sistemas de controle de qualidade para fornecer soluções confiáveis ​​de proteção de motores para clientes industriais globais. O relé eletrônico de proteção do motor EOCR-SS representa uma atualização econômica dos dispositivos de proteção tradicionais, ajudando as indústrias a melhorar a segurança dos equipamentos, reduzir os custos de manutenção e alcançar uma operação de produção mais estável.
